علائم خرابی کوپلینگ جرثقیل سقفی چیست؟
کوپلینگ یکی از قطعات مهم در سیستم انتقال قدرت جرثقیل سقفی است که وظیفه اتصال دو شفت چرخان را بر عهده دارد. برای مثال، کوپلینگ میتواند شفت موتور را به شفت گیربکس یا شفت گیربکس را به شفت درام بالابر متصل کند. در جرثقیلهای سقفی، کوپلینگ جرثقیل نقش مهمی در انتقال گشتاور از موتور به سایر اجزای مکانیکی دارد. برخی از انواع کوپلینگ علاوه بر انتقال نیرو، قابلیت جذب بخشی از شوک و لرزش و همچنین جبران میزان مشخصی از ناهمراستایی شفتها را نیز دارند. نوع کوپلینگ مورد استفاده با توجه به ظرفیت جرثقیل، نوع سیستم حرکتی، شرایط کاری و مشخصات فنی تجهیزات انتخاب میشود. خرابی کوپلینگ جرثقیل سقفی میتواند باعث اختلال یا توقف عملکرد جرثقیل، آسیب دیدن موتور، گیربکس و سایر اجزای انتقال قدرت و در موارد شدید، ایجاد شرایط خطرناک شود. به همین دلیل، شناسایی زودهنگام علائم خرابی کوپلینگ و انجام بازرسی و نگهداری دورهای اهمیت زیادی دارد.
علت خرابی کوپلینگ جرثقیل سقفی چیست؟
خرابی کوپلینگ جرثقیل معمولاً به یک عامل محدود نمیشود و میتواند ناشی از نصب نادرست، شرایط کاری نامناسب، فرسودگی قطعات یا وارد شدن بار بیش از حد باشد. مهمترین دلایل خرابی کوپلینگ عبارتاند از:
۱. ناهمراستایی شفتها
یکی از رایجترین دلایل خرابی کوپلینگ، همراستا نبودن شفتهای متصل به آن است. اگر شفت موتور و شفت گیربکس یا درام بهدرستی در یک راستا قرار نگرفته باشند، تنش اضافی به کوپلینگ وارد میشود. ادامه این وضعیت میتواند باعث افزایش لرزش، سایش سریع، ایجاد لقی، ترکخوردگی یا حتی شکست کوپلینگ شود.
۲. سایش و فرسودگی طبیعی
کوپلینگها نیز مانند سایر قطعات مکانیکی، در اثر کارکرد مداوم دچار فرسودگی میشوند. افزایش سایش میتواند باعث ایجاد لقی بین اجزا، افزایش لرزش و کاهش توانایی کوپلینگ در انتقال مناسب گشتاور شود.
۳. بارگذاری بیش از حد
استفاده از جرثقیل برای بلند کردن بار بیشتر از ظرفیت مجاز یا وارد شدن گشتاورهای ناگهانی و شدید میتواند فشار زیادی به کوپلینگ وارد کند. در چنین شرایطی، احتمال تغییر شکل، ترکخوردگی یا شکست قطعات کوپلینگ افزایش مییابد.
۴. روانکاری نامناسب
برخی از کوپلینگها برای عملکرد صحیح به روانکاری دورهای نیاز دارند. استفاده نکردن از روانکار مناسب یا رعایت نکردن فواصل زمانی توصیهشده برای روانکاری میتواند اصطکاک و دمای کاری را افزایش داده و موجب فرسودگی سریعتر قطعات شود.
۵. نصب و مونتاژ نادرست
نصب غیراصولی یکی دیگر از عوامل مهم خرابی کوپلینگ است. استفاده از ابزار نامناسب، وارد کردن ضربه برای جا زدن قطعات، تنظیم نادرست شفتها یا سفت نکردن پیچها با گشتاور مناسب میتواند باعث آسیب دیدن کوپلینگ و کاهش عمر مفید آن شود.
۶. شرایط نامناسب محیط کاری
وجود گردوغبار، رطوبت، مواد شیمیایی خورنده یا دمای بیش از حد مجاز میتواند بر عملکرد و عمر قطعات کوپلینگ تأثیر منفی بگذارد. در محیطهای صنعتی، انتخاب کوپلینگ متناسب با شرایط محیطی اهمیت ویژهای دارد.
۷. وارد شدن شوک و ضربه ناگهانی
برخورد ناگهانی بار، حرکت غیرعادی جرثقیل یا برخورد پل جرثقیل با موانع میتواند نیروی زیادی را از طریق شفتها به کوپلینگ منتقل کند. این شوکها در صورت تکرار یا شدت بالا ممکن است باعث آسیب یا شکست کوپلینگ شوند.
۸. نقص ساخت یا استفاده از مواد نامرغوب
در برخی موارد، کیفیت پایین مواد اولیه یا وجود نقص در فرآیند تولید میتواند مقاومت کوپلینگ را کاهش دهد. به همین دلیل، انتخاب قطعات باکیفیت و متناسب با مشخصات فنی جرثقیل اهمیت زیادی دارد. برای دریافت اطلاعات بیشتر می توانید با کارشناسان مجموعه جرثقیل بناگستر در ارتباط باشید.
مهمترین علائم خرابی کوپلینگ جرثقیل سقفی
شناخت علائم خرابی کوپلینگ به اپراتور و تیم تعمیر و نگهداری کمک میکند پیش از ایجاد خرابی جدی، مشکل را شناسایی و برطرف کنند. مهمترین نشانههای خرابی کوپلینگ جرثقیل سقفی عبارتاند از:
۱. افزایش غیرعادی لرزش
افزایش لرزش در محدوده کوپلینگ، موتور، گیربکس یا درام میتواند یکی از نشانههای وجود مشکل در کوپلینگ باشد. این لرزش ممکن است هنگام استارت، توقف یا حرکت بار بیشتر شود. ناهمراستایی شفتها، سایش، لقی و آسیب دیدن اجزای کوپلینگ از جمله عواملی هستند که میتوانند باعث افزایش لرزش شوند.
۲. ایجاد صداهای غیرعادی
شنیدن صداهایی مانند تقتق، صدای سایش، ضربه یا صداهای غیرعادی که پیش از این وجود نداشتهاند، میتواند نشاندهنده وجود مشکل در کوپلینگ باشد. این صداها ممکن است در اثر افزایش لقی، سایش قطعات یا برخورد اجزای داخلی ایجاد شوند و باید در اولین فرصت بررسی شوند.
۳. افزایش دمای کوپلینگ
افزایش غیرعادی دمای کوپلینگ میتواند نشانه افزایش اصطکاک یا وجود مشکل در همراستایی شفتها باشد. بررسی دمای محل کوپلینگ با تجهیزات مناسب میتواند به شناسایی زودهنگام مشکل کمک کند.
نکته: برای بررسی دمای قطعات، بهتر است از روشها و تجهیزات ایمن و متناسب با دستورالعمل تعمیر و نگهداری جرثقیل استفاده شود و از تماس مستقیم دست با قطعه داغ خودداری شود.
۴. کاهش عملکرد جرثقیل
در صورت وجود مشکل در سیستم انتقال قدرت، ممکن است عملکرد جرثقیل تحت تأثیر قرار گیرد. کاهش سرعت یا نرمی حرکت، ضعف در شروع حرکت یا عملکرد غیرعادی هنگام جابهجایی بار میتواند نیاز به بررسی مجموعه موتور، گیربکس، کوپلینگ و سایر اجزای انتقال قدرت را نشان دهد.
۵. حرکت همراه با ضربه هنگام شروع یا توقف
اگر کوپلینگ دچار لقی یا آسیب شده باشد، ممکن است هنگام شروع یا توقف حرکت، ضربه یا تکان غیرعادی ایجاد شود. این حالت بهخصوص در زمان تغییر جهت یا اعمال و برداشتن ناگهانی بار بیشتر قابل مشاهده است.
۶. نشتی روانکار
در کوپلینگهایی که دارای محفظه روانکار یا درزبند هستند، مشاهده نشتی میتواند نشانه آسیب دیدن درزبند، آببندی یا سایر اجزای کوپلینگ باشد. کاهش روانکار نیز میتواند باعث افزایش اصطکاک و فرسودگی قطعات شود.

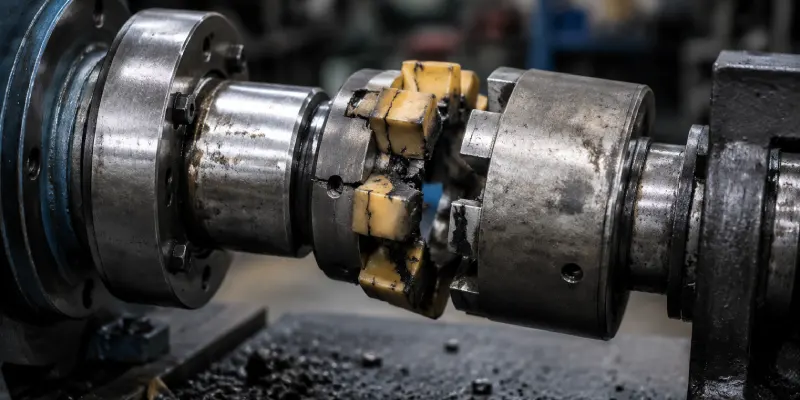

۷. ترکخوردگی، شکستگی یا تغییر شکل ظاهری
آسیبهای فیزیکی مانند ترک، شکستگی، تغییر شکل یا مشاهده ذرات و قطعات شکسته در اطراف کوپلینگ از علائم جدی خرابی محسوب میشوند و باید در سریعترین زمان ممکن بررسی شوند.
چگونه از خرابی کوپلینگ جرثقیل سقفی جلوگیری کنیم؟
با اجرای برنامه منظم بازرسی و نگهداری پیشگیرانه میتوان احتمال خرابی ناگهانی کوپلینگ و هزینههای ناشی از توقف جرثقیل را کاهش داد. مهمترین اقدامات پیشگیرانه عبارتاند از:
۱. نصب و همراستاسازی صحیح
در زمان نصب یا تعمیرات، شفتهای موتور، گیربکس و درام باید مطابق مشخصات فنی سازنده همراستا شوند. استفاده از ابزارهای دقیق برای بررسی همراستایی میتواند از وارد شدن تنش اضافی به کوپلینگ جلوگیری کند. همچنین پیچها و اتصالات باید مطابق گشتاور تعیینشده توسط سازنده سفت شوند.
۲. بازرسی و نگهداری دورهای
بازرسی منظم کوپلینگ باید شامل بررسی وضعیت ظاهری، میزان سایش، وجود ترک یا شکستگی، نشتی، لرزش و صداهای غیرعادی باشد. پس از تعمیرات، تعویض قطعات یا مشاهده علائم غیرعادی، همراستایی شفتها نیز باید مجدداً بررسی شود.
۳. روانکاری مطابق دستورالعمل سازنده
اگر کوپلینگ مورد استفاده به روانکاری نیاز دارد، نوع روانکار و فاصله زمانی روانکاری باید مطابق دستورالعمل سازنده رعایت شود. روانکاری بیش از حد یا استفاده از روانکار نامناسب نیز میتواند مشکلساز باشد.
۴. استفاده صحیح از جرثقیل
برای جلوگیری از آسیب به کوپلینگ، نباید ظرفیت نامی جرثقیل تجاوز شود. همچنین تا حد امکان باید از شتابگیری، ترمزگیری و تغییر جهت ناگهانی و غیرضروری جلوگیری شود.
۵. انتخاب کوپلینگ مناسب
هنگام تعویض کوپلینگ، صرفاً مشابه بودن ظاهری قطعه کافی نیست. نوع، ابعاد، ظرفیت انتقال گشتاور، سرعت چرخش، میزان ناهمراستایی قابل جبران و شرایط کاری باید با مشخصات فنی جرثقیل مطابقت داشته باشد.
۶. کنترل شرایط محیطی
در محیطهایی که گردوغبار، رطوبت، مواد شیمیایی یا دمای بالا وجود دارد، باید از کوپلینگ و تجهیزات حفاظتی متناسب با شرایط محیط استفاده شود. تمیز نگه داشتن محل نصب نیز به افزایش عمر قطعات کمک میکند.
۷. آموزش اپراتورها و کارکنان تعمیر و نگهداری
اپراتورها باید با علائم هشداردهنده مانند لرزش، صدای غیرعادی، حرکت همراه با ضربه یا تغییر عملکرد جرثقیل آشنا باشند و در صورت مشاهده این موارد، موضوع را سریعاً به مسئول تعمیر و نگهداری گزارش دهند.
این مطلب را هم بخوانید: علت لرزش جرثقیل سقفی
جمعبندی
کوپلینگ جرثقیل سقفی یکی از اجزای مهم در انتقال قدرت است و خرابی آن میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد. افزایش لرزش، صداهای غیرعادی، افزایش دما، حرکت همراه با ضربه، نشتی روانکار و مشاهده ترک یا شکستگی از مهمترین علائم خرابی کوپلینگ هستند. عواملی مانند ناهمراستایی شفتها، فرسودگی، بارگذاری بیش از حد، روانکاری نامناسب، نصب نادرست و شرایط محیطی نامناسب نیز میتوانند عمر کوپلینگ را کاهش دهند. انجام بازرسیهای دورهای، رعایت دستورالعملهای سازنده، استفاده صحیح از جرثقیل و رسیدگی سریع به علائم خرابی، نقش مهمی در افزایش عمر مفید کوپلینگ و جلوگیری از توقفهای ناگهانی و پرهزینه دارد.
توجه: تشخیص قطعی خرابی کوپلینگ باید بر اساس نوع کوپلینگ، طراحی جرثقیل، شرایط کاری و نتایج بازرسی فنی انجام شود. در صورت مشاهده علائم جدی مانند ترک، شکستگی، لرزش شدید یا صدای غیرعادی، ادامه کار با جرثقیل بدون بررسی تخصصی میتواند خطرناک باشد.
